　　(1)直流系统主接线包括如下：

　　①蓄电池；②充电装置；③绝缘监察装置；④电压监察装置；⑤操作电源回路；⑥合闸电源回路。(2)为保证直流系统可靠地、不间断地供电，直流系统接线的设计是非常重要的。因此对直流系统的接线提出了很高的要求。对直流系统接线的要求如下：

　　1)系统设计既要简单可靠，又要满足运行的灵活性，　便于操作和维修。蓄电池组、充电装置和负荷都应经保护电器和隔离电器接入母线。

　　2)系统要选用可靠性高、性能良好的设备，尽量做到规范化、标准化、自动化。

　　3)蓄电池组接入系统，要便于定期维修，正确充放电，能及时发现和消除一切不正常现象。

　　4)直流母线要设绝缘监察装置、电压监视装置等。

　　5)充电装置是直接影响蓄电池运行稳定性和使用寿命的重要因素，要求充电装置具有较好的波纹系数、稳流系数和稳压系数。正常蓄电池为浮充状态，充电装置输出电压略高于蓄电池端电压，好的蓄电池有很平的外特性。如果充电装置输出电压波纹系数高、电压不稳，将影响直流负荷的正常运行，尤其是目前广泛采用了微机型保护和安全自动装置，影响更加严重。根据DL／T724--2000《发电厂变电所蓄电池直流电源装置运行与维护技术规程》要求，对充电装置的要求见表2-1。

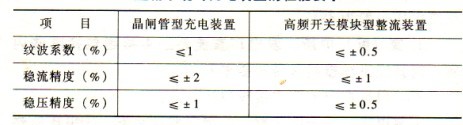

　　表2-1    直流系统对充电装置的性能要求

　　流系统为不接地系统，蓄电池组的绝缘电阻要求为：220V蓄电池组不低于200kΩ；1IOV蓄电池组不低于100kΩ；48V蓄电池组不低于50kΩ。
