阀控电池直流系统的基本接线方式有单母线和单母线分段两种。通常采用的有以下六种。

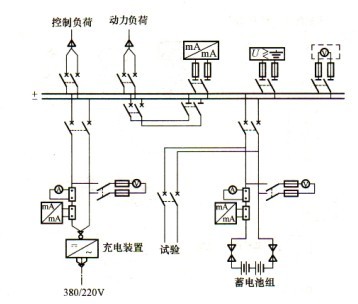

　　(1)方案一：单母线接线，见图2-1。特点：接线简单、可靠，充电装置和蓄电池接在同一母线上。母线上只装设一套绝缘监察和电压监视装置(经切换开关接入)。充电装置模块采用Ⅳ+1(Ⅳ为模块计算数)。适用范围：适用于小容量发电厂和110kV及以下不重要的变电所。只设一组蓄电池、一套充电装置。


(2)方案二：单母线分段(一组蓄电池，一套充电装置)接线，见图2-2。特点：接线可靠、简单，蓄电池和充电装置分别接于一段母线，正常运行时分段开关合闸，蓄电池与充电装置并联工作，可靠性高。当接有蓄电池的母线停电，蓄电池退出

　　图2-1单母线接线直流系统此时带充电装置的一段母线仍可工作。但对一般负荷短时供电是可以的，对冲击负荷则不允许。当接有充电装置的母线停电时，由蓄电池对另一段母线仍可保证对负荷的供电，此时蓄电池得不到浮充电，处于放电状态，时间不允许过长。两组母线共用一套绝缘监察和电压监视装置。充电装置模块采用Ⅳ+1。适用范围：小容量发电厂和llOkV及以下较重要的变电所及220kV终端变电所。

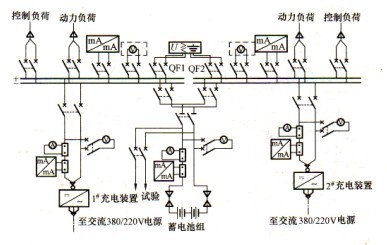

　　(3)方案三：单母线分段(一组蓄电池，两套充电装置)接线，见图2-3。特点：接线可靠、灵活，一组蓄电池经两个空气断路器分别接到两段母线上。两套相同容量的充电装置接在不同

　　图2-2单母线分段接线(一组蓄电池，一套充电装置)直流系统母线上。充电装置模块为Ⅳ。任何一段母线和一套充电装置停运，均不会影响对直流负荷供电。双回路供电的直流负荷接在不同母线上。绝缘监察与电压监视装置为两段母线共用一套[经切换开关(图中未画出)接入]。适用范围：中小容量发电厂和220kV及以下较重要的变电所。

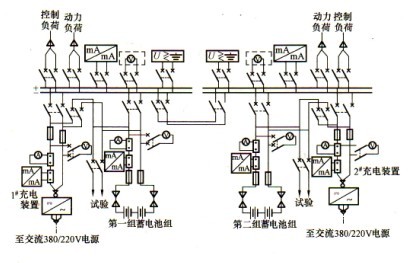

　　(4)方案四：单母线分段(两组蓄电池，两套充电装置)接线，见图2-4。特点：接线可靠、灵活，每段母线各设一组蓄电池和一套充电装置，分段开关正常断开，两段母线分列运行。因重要负荷由两段母线分别供电，保证任一段母线停运均不会使

　　图2-3单母线分段接线(一组蓄电池，两套充电装置)直流系统负荷停电。每段母线独立设一套绝缘监察装置和电压监视装置。适用范围：中小容量发电厂和220kV及以下较重要变电所。

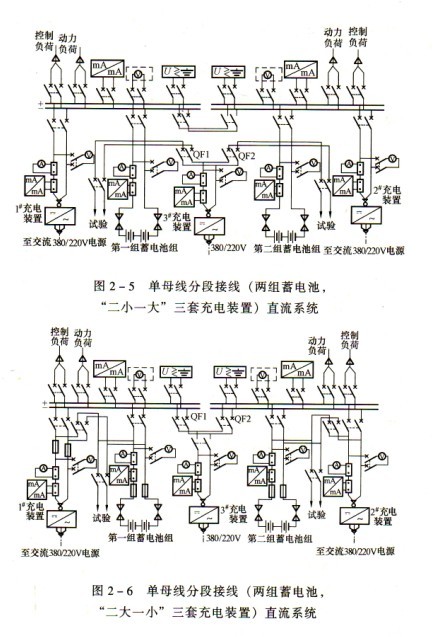

　　(5)方案五：单母线分段[两组蓄电池，二小(1﹟2﹟充电装置)一大(3﹟充电装置)三套充电装置，也可三套同容量]接线，见图2-5。特点：接线可靠、操作方便灵活。每段母线设一组蓄电池和一套充电装置，另设一套公用充电装置，可用于任一组蓄电池充电。公用充电装置是分别经空气断路器QFl、QF2接到任一组蓄电池回路，充电装置为二小(工作充电装置)一大(公用充电装置)，即小的充电装置按浮充电要求设计小容量，大的充电装置按均衡充电要求设计大容量。每段母

　　图2-4单母线分段接线(两组蓄电池两套充电装置)直流系统注：充电装置和蓄电池出1：3由制造厂提供熔断器，一般可取消。线设一套绝缘监察装置和电压监视装置。充电装置模块二小为Ⅳ，一大为Ⅳ+1，同容量时为Ⅳ。适用范围：大容量发电厂和500kV及以下重要变电所。

　　(6)方案六：单母线分段[两组蓄电池，二大(1 ＃、3＃充电装置)一小(2＃充电装置)三套充电装置，也可三　套同容量]接线，见图2-6。特点：接线可靠、操作方便灵活，接线与图2-5相似。不同处是充电装置，其中两套大容量充电装置(按均衡充电要求设计)分别与蓄电池并接接入一段母线，一套小容量充电装置(按浮充电要求设计)，经两个空气断路器QFl、QF2分别接入各段母线上。每段母线设一套绝缘监察装置和电压

监视装置，充电装置模块二大为N，一小为Ⅳ+1。同容量时为Ⅳ。适用范围：大容量发电厂和500kV及以下重要变电所。
