　　贫液式阀控电池可立式或卧式安装，胶体式阀控电池宜立式安装。200Ah及以下容量的阀控电池可柜式安装，电池柜可以和直流屏(柜)布置在一起，放在主控制室，或布置在直流电源室内，也可布置在蓄电池室内平放或用架构安装。200Ah以上容量的阀控电池布置在蓄电池室内平放或用架构安装。柜式安装。根据蓄电池的大小，可按3层、4层或5层布置，每层间距宜为400～500mm，底层距地面为250mm及以上。一般和直流屏(柜)布置在一起时，柜的尺寸宽×厚×高为800mm×600mm×2260mm，柜顶部有宽为60mm的眉夹，以便标明柜号和名称。电池柜的布置见示意图2-7。布置在专门的蓄电池室内时，可与一般铅酸蓄电池相同。布置在砖砌平台上或做蓄电池架构固定电池，根据电池的尺寸和蓄电池室的大小做电池架构，一般宜为单层和双层架构，见示意图2-8。电池架构布置时，电池连接方式见示意图2-9。蓄电池室平面排列与室的长宽大小有关，根据工程具体情况布置。图2-10为110V、1000Ah蓄电池组布置示意图(电池为51、52个)；图2-11为220V、1000Ah蓄电池组布置示意图(电池为103、104个)。蓄电池架构、连接条及连接螺栓等一般由蓄电池厂和

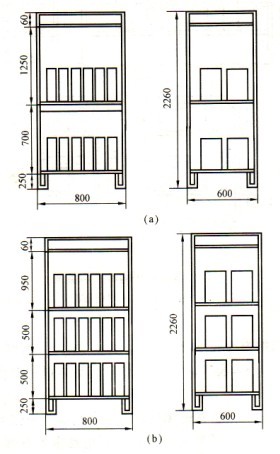

　　图2-7蓄电池柜布置不意图

　　(a)二层柜；(b)三层柜电池配套提供给用户，电池的连接条示意见图2-12，电池与外端子的连接示意见图2-13。
