　　(1)BwDJ一4系列微机直流系统绝缘在线监测装置是采用软件调制工作原理研制的。当直流系统发生接地时，装置内平衡电阻桥失去平衡，自动启动，开始巡检各回路传感器输出的数字信号。设有双重振荡电路，对传感器一次侧受冲击后的剩磁进行消磁。主机DSP数字传输技术，把模拟信号转化为数字信号后传输给主机。传感器的分辨率可达l0以，直流回路的正负出线穿套在传感器内，当回路绝缘正常时，穿过传感器的直流电流大小相等，方向相反，合成磁通为零，输出也为零。当回路出现合成电流时，输出不为零，因而判定直流系统接地故障回路。其主要技术指标如下：

　　电压等级：<DC500V；

　　出线路数：≤l28路；

　　工作电源：DC220V±20％；

　　功率消耗：≤30VA；

　　通信接口：RS232、RS422、RS485；

　　外形尺寸：340×180×300(宽×高X深，mm)；

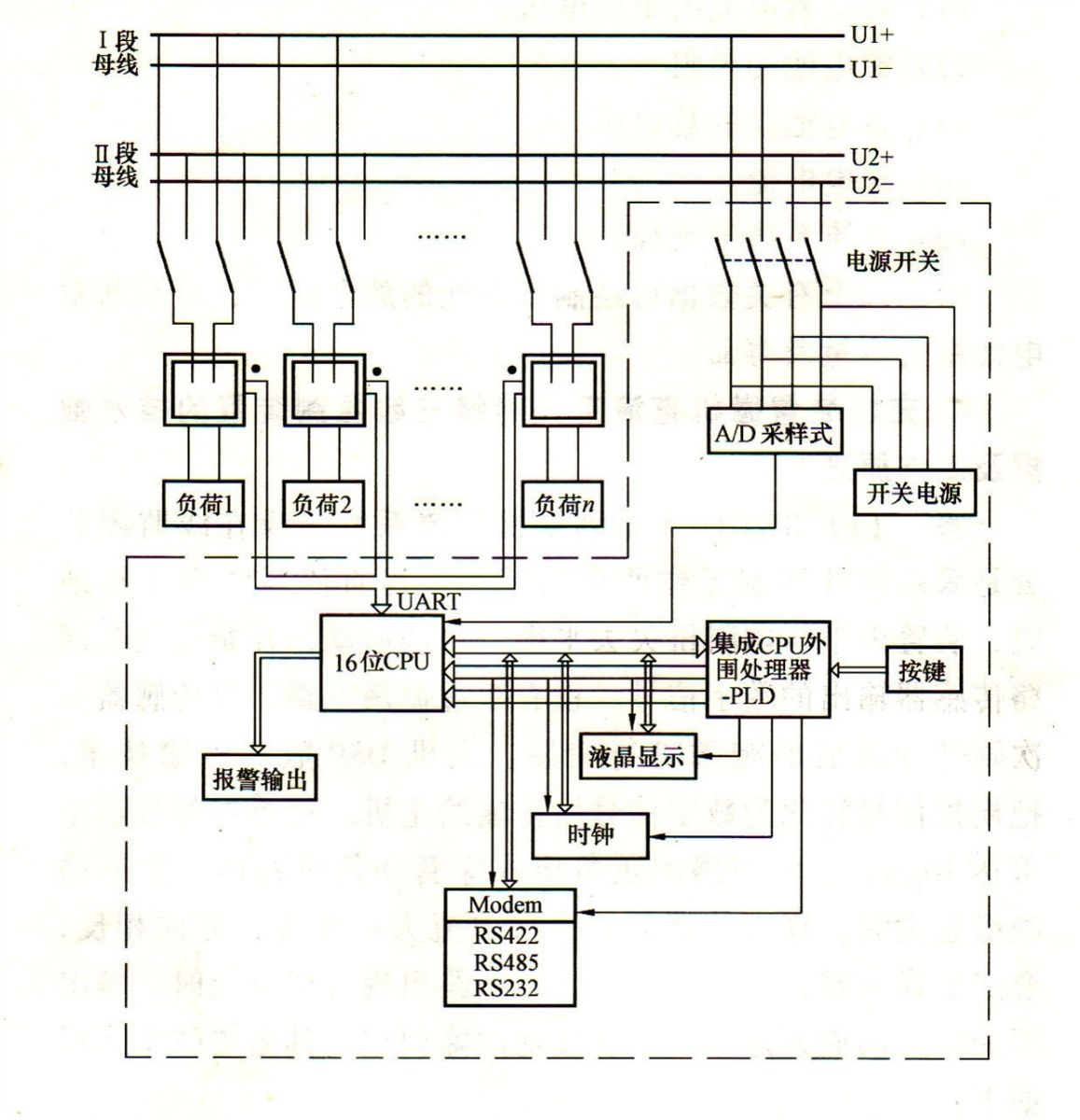

　　微机直流系统在线监测装置工作原理图见图6-4

　　图6-4微机直流系统在线监测装置工作原理

　　注  1本装置适用于一段母线，也适用于二段母线。2图中UART分为四束总线，即UARTl、UART2、UART3、UART4，每束总线带32路传感器。

　　(2)LBD-MSB系列微机型蓄电池在线监测装置是在线监测蓄电池以及电池组的在线电性能参数，主要是电压。当发生欠压、过压，测量线路发生故障时就发出声光警报，并指出故障原因和位置，如果接上位机，则可以实现遥测。其主要技术数据如下：

　　工作电源：交直流220V--I-10％。

　　交流频率：47～63Hz。

　　精度：0．1。

　　存储数据：50次故障信息，可追忆，进行显示和删除。

　　接口通信：RS一232和RS一485。

　　测量数量：LBD-MSB I型测20路；Ⅱ型可测44路；Ⅲ型可测ll6路，Ⅳ型可测l88路?？裳煲部芍患炷骋宦?。

　　输出触点：2对信号触点，DC220V，切断电流0．5A(阻性)。

　　外形尺寸：工型：184mm×261mm×470ram(高×宽×深)；

　?、蛐停?80ramX 217mm(高×宽)；

　　Ⅲ型：180mm×482mm×470mm(高×宽X深)；

　?、粜停?80ram×438mm(高×宽)。
