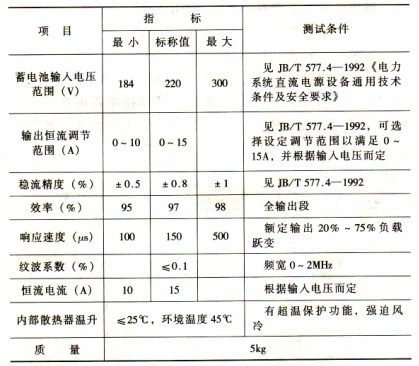

　高频开关放电装置的主要技术数据见表6-8。

　　表6-8    放电?？榈闹饕际跣阅苁?/p>

　　主要技术指标如下：

　　额定输入电压：110、220V；

　　输入电压范围：90～132(110V)，170～264(220V)；

　　额定放电电流：单相为20、30A；三相为60、80、100、120、160、200A；

　　额定输出电压：单相为220A，三相为380V；

　　输出电压变化范围：单相为l90～250V；三相为330～430V；

　　放电电流设定范围：30％～l00％的额定值；

　　放电稳流精度：≤±2％；

　　放电电流纹波系数：≤±3％；

　　输出电流总的谐波失真度(THD)：≤5％；

　　效率：≥85％；

　　噪声：≤60dB。

　　反向单相交流输出，包含高频直流变换电路和单相PWM整流逆变电路。高频直流变换电路控制蓄电池恒流放电和起到与交流电网电气隔离作用；PWM是将蓄电池释放的能量反馈回电网。

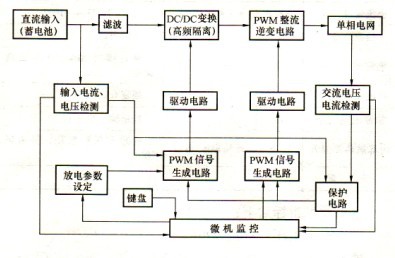

　　工作原理见图6-7。

　　图6-7单相逆变放电装置工作原理图

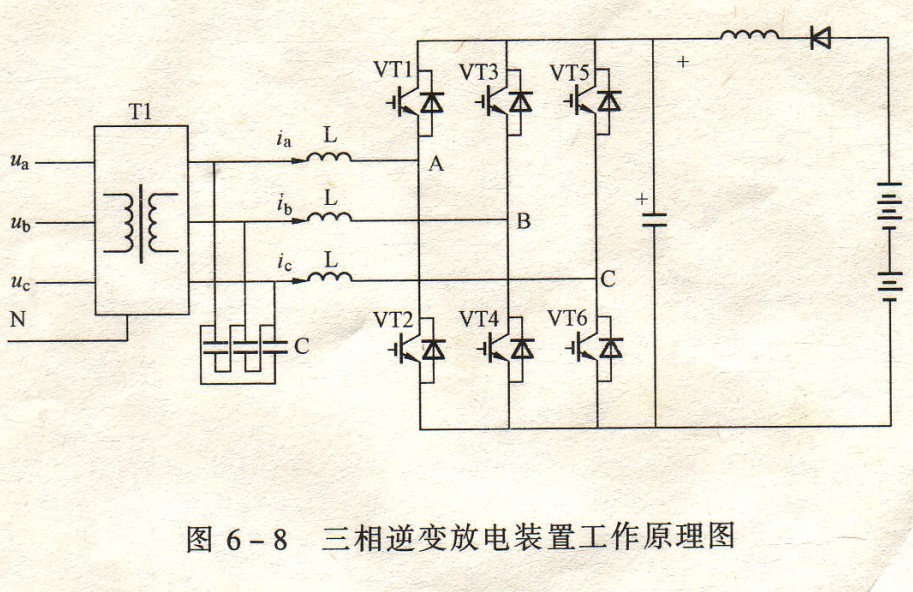

　　三相交流输出，采用三相高频PWM整流逆变电路，一方面控制蓄电池恒流放电，另一方面将蓄电池释放的能量反馈回电网，并控制流入电网的电流接近正弦波。

　　工作原理见图6-8。
